輻射（ラジエーション）式熱交換器
輻射伝熱を利用した特殊タイプで、ダスト濃度が高い場合も閉塞がない安定した性能。
排ガス中に含まれるH2OやCO2が保有する放射エネルギーを有効利用したタイプです。
大量の付着性ダストが含まれる場合や、ガス化状ダストなど、付着・固着による閉塞が想定される排ガスに有効です。
| 放熱入口温度 | ～1300℃ |
|---|---|
| 圧力 | ～30kPa（3000mmAq） |
| 総括伝熱係数 | ～35W/m²・K （30kcal/m²・hr・℃） |

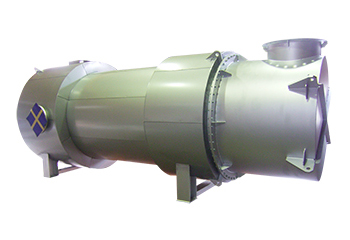

向流1パス型

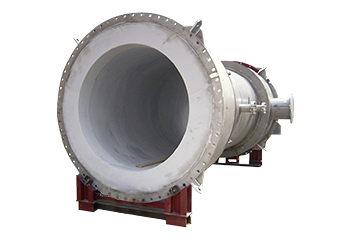

並流1パス型

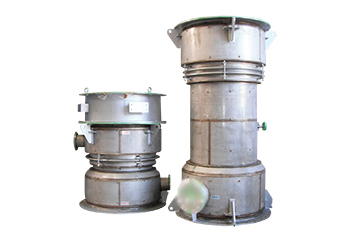

並流1パス型
※マウスオーバーで画像が切り替わります。
特長
- 放熱（内筒）側が大口径で、ダストの付着・固着に強い。
- 短筒タイプのみならず、多筒タイプも設計・製作。
- フランジタイプとスリーブタイプの取合をご用意。
- 内筒と外筒の伸び差は、エキスパンションを介して接続する事により吸収。
用途例
| ごみ焼却設備 | ASR設備 |
| 産廃焼却設備 | 灰溶融設備 |
（※その他 あらゆる分野・設備）
